Inspeksjon av robotarmytelse i CNC-Machined Component Manufacturing
Oversikt
Ytelsen til en robotarm er grunnleggende bestemt av kvaliteten og presisjonen til dens maskinerte komponenter. Etter CNC-bearbeiding er omfattende inspeksjons- og valideringsprosedyrer avgjørende for å verifisere at individuelle deler og sammensatte delsystemer oppfyller designspesifikasjonene som kreves for nøyaktig, repeterbar og pålitelig robotbevegelse. Denne inspeksjonsprosessen omfatter dimensjonell verifisering, vurdering av geometrisk toleranse, evaluering av overflateintegritet, funksjonell testing av ledd og aktuatorer, og integrert ytelsesvalidering av hele armsammenstillingen.
Dimensjonell verifisering av maskinerte komponenter

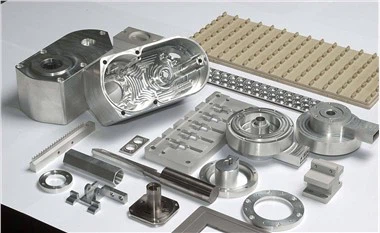

Hver robotarm består av flere presisjons-maskinerte komponenter, inkludert basishus, skulderledd, albuekoblinger, håndleddsenheter og ende-effektormonteringsgrensesnitt. Dimensjonell inspeksjon begynner med verifisering av koordinatmålemaskin (CMM) av kritiske funksjoner på hver maskinert del. CMM sonderer hundrevis eller tusenvis av punkter på samsvarende overflater, lagerboringer, girlommer og monteringsflater, og sammenligner målte koordinater med den originale CAD-modellen. Avvik fra nominelle dimensjoner analyseres for å avgjøre om deler faller innenfor spesifiserte toleransebånd. For robotkomponenter varierer typiske kritiske toleranser fra ±0,01 mm for lagerseter til ±0,05 mm for strukturelle leddlengder, avhengig av robotens presisjonsklasse.
Laserskanning og strukturerte lysmålingssystemer gir rask full-overflateinspeksjon, og genererer tette punktskyer som avslører formavvik, vridninger og overflatefeil på tvers av komplekse konturgeometrier. Disse optiske metodene er spesielt verdifulle for å inspisere organiske-formede robothus og aerodynamiske koblingsprofiler som er vanskelige å undersøke grundig med kontakt CMM-metoder.
Geometrisk toleransevurdering
Utover enkle dimensjoner avhenger ytelsen til robotarmene kritisk på geometriske forhold mellom funksjoner. Inspeksjon av geometrisk dimensjonering og toleranse (GD&T) bekrefter:
Stillingstoleransesikrer at lagerboringer, aktuatormonteringshull og sensorgrensesnitt er plassert nøyaktig i forhold til nullpunkter. Feilplasserte funksjoner forårsaker monteringsinterferens eller feiljustering av bevegelsesakser.
Perpendikularitet og parallellitetav matchende overflater garanterer at sammensatte ledd beveger seg jevnt uten binding eller overdreven tilbakeslag. Ikke-vinkelrette skulderleddflater skaper for eksempel ujevn belastningsfordeling og for tidlig slitasje.
Konsentrisitet og utløpav akselgrensesnitt og lagerseter bestemmer hvor rent roterende ledd fungerer. Overdreven utløp i en håndleddsledd sammenstilling oversettes til spissposisjoneringsfeil på ende-effektoren.
Profiltoleranseav konturerte overflater sikrer riktig passform og bevegelsesklaring i komplekse leddgeometrier.
Disse geometriske toleransene verifiseres ved hjelp av CMM med dedikerte sonderingsstrategier, rundhetsmåleinstrumenter for rotasjonsfunksjoner og spesialiserte målere for funksjonell passformverifisering.
Evaluering av overflateintegritet
Overflatetilstanden til maskinerte robotkomponenter påvirker friksjon, slitasje, tetting og utmattelsesytelse direkte. Overflateruhetsmåling ved hjelp av kontaktprofilometre eller optisk interferometri kvantifiserer Ra-, Rz- og Rmax-parametere på funksjonelle overflater som lagerløp, glidegrensesnitt og tetningskontaktområder. For presisjonsrobotiske skjøter må overflateruheten vanligvis oppnå Ra 0,4 μm eller bedre for å sikre jevn bevegelse og tilstrekkelig oppbevaring av smøremiddel.
Inspeksjon av overflatedefekter ved bruk av fargepenetranttesting, virvelstrøm eller visuell undersøkelse identifiserer sprekker, porøsitet, verktøymerker og andre ufullkommenheter som kan initiere tretthetssvikt under syklisk belastning. Integritet under overflaten vurderes gjennom mikrohardhetstesting og metallografisk undersøkelse i kritiske områder, og bekrefter at maskineringsprosesser ikke har introdusert skadelige varme-påvirkede soner eller arbeids-herdede lag.
Funksjonstesting av ledd og undermontering
Individuelle robotledd monteres og testes før integrering i hele armen. Hver ledd gjennomgår:
Dreiemoment- og tilbakeslagsmålingfor å verifisere at girtog, harmoniske drivverk eller reimtransmisjoner viser spesifisert stivhet og minimal tapt bevegelse. Overdreven tilbakeslag i et skulderledd forringer direkte den absolutte posisjoneringsnøyaktigheten.
Friksjons- og bruddmomenttestingkarakteriserer motstanden mot bevegelsesinitiering og jevn -bevegelse. Høy friksjon indikerer problemer med lagerforspenning, forurensning eller feil maskinpasning.
Verifisering av bevegelsesområdebekrefter at ledd oppnår utformet vinkelvandring uten mekanisk interferens. CNC-bearbeidede husklaringer og harde stopp blir validert under denne testen.
Testing av stivhet og nedbøyningpåfører kjente laster på leddutganger mens vinkelavbøyning måles. Dette bekrefter at maskinerte leddgeometrier og lagerstøtter gir tilstrekkelig strukturell stivhet under operasjonell belastning.
Armmonteringskalibrering og kinematisk verifisering
Når alle ledd er validert, settes den komplette robotarmen sammen og utsettes for omfattende kinematisk verifisering. Prosessen begynner med geometrisk kalibrering, hvor de faktiske lenkelengdene, leddforskyvningene og aksejusteringene måles og sammenlignes med den nominelle kinematiske modellen. Lasertrackere og ballbarsystemer etablerer nøyaktige romlige forhold mellom leddakser, og identifiserer eventuelle monteringsfeil eller komponentavvik som påvirker Denavit-Hartenberg-parametrene som styrer armbevegelser.
Absolutt posisjoneringsnøyaktighet testes ved å beordre armen til å nå definerte punkter i arbeidsområdet mens en lasertracker eller CMM registrerer de faktisk oppnådde posisjonene. Forskjellen mellom kommanderte og oppnådde posisjoner utgjør posisjoneringsfeilen. For industriroboter må denne feilen vanligvis holde seg under ±0,1 mm for høy-presisjonsapplikasjoner. Feilmønstre analyseres for å skille mellom geometriske årsaker (lenkelengdefeil, leddfeil) og ikke-geometriske effekter (compliance, termisk drift, kontrolllatens).
Repeterbarhetstesting utfører hundrevis av sykluser til samme målpunkt, og måler den statistiske spredningen av oppnådde posisjoner. Høy repeterbarhet - ofte spesifisert som ±0,02 mm for kvalitets-CNC-bearbeidede armer - indikerer konsistente komponenttilpasninger og stabil leddoppførsel.
Dynamisk ytelseskarakterisering
Statisk dimensjonal verifisering er supplert med dynamisk testing som avslører ytelse under driftsforhold. Banesporingstester beordrer armen til å følge definerte baner mens den måler faktisk kontra kommandert posisjon, hastighet og akselerasjon. Avvik indikerer problemer med felles servoinnstilling, strukturell resonans eller begrensninger i kontrollsystemet.
Vibrasjonstesting identifiserer naturlige frekvenser og dempningsegenskaper til den sammensatte armen. Dårlig maskinerte komponenter med tynne vegger eller utilstrekkelig ribbe kan vise resonansmoduser innenfor det operasjonelle frekvensområdet, noe som forårsaker vibrasjons-induserte posisjoneringsfeil og akselerert tretthet.
Nyttelasttesting validerer armytelse under nominelle belastningsforhold. Armen trenes gjennom hele arbeidsområdet med maksimal spesifisert nyttelast mens den overvåker nedbøyning, servobelastning og termisk oppførsel. Dette bekrefter at maskinerte strukturelle elementer har tilstrekkelig styrke og stivhet for tiltenkte bruksområder.
Slutt-validering av effektytelse
Den distale enden av robotarmen, der ende-effektoren monteres, krever spesifikk validering. Statisk avbøyning under belastning måler hvor mye håndleddet og verktøyets monteringsgrensesnitt deformeres når krefter og momenter påføres. Dette bestemmer effektiv stivhet ved verktøyets midtpunkt, kritisk for kontaktoperasjoner som montering, maskinering eller inspeksjon.
Tool Center Point (TCP)-kalibrering etablerer nøyaktig forholdet mellom felleskoderavlesninger og den faktiske ende-effektorspissen. Eventuelle feil i maskinerte monteringsgrensesnitt eller sammenstillingsjustering forplanter seg direkte til TCP-unøyaktighet, noe som reduserer operasjonell presisjon.
Miljø- og holdbarhetstesting
Endelig validering utsetter den sammensatte armen for miljøforhold som simulerer tjenesteeksponering. Termiske syklustester identifiserer differensielle ekspansjonseffekter på maskinerte tilpasninger og kalibreringsstabilitet. Inntrengningstesting av støv og forurensning validerer tetningseffektiviteten til maskinerte skjøtehus. Forlenget utholdenhetsløping akkumulerer driftssykluser for å avsløre slitasjeprogresjon, nedbryting av smøremiddel og gradvis ytelsesavvik som kan stamme fra subtile mangler ved maskineringskvalitet.
Datasporbarhet og kvalitetsdokumentasjon
Gjennom hele inspeksjonsprosessen etablerer omfattende datainnsamling sporbarhet fra råmateriale gjennom maskinering, montering og testing. Hver maskinbearbeidede komponent har identifikasjon som knytter den til CMM-rapporter, materialsertifiseringer og maskineringsprosessparametere. Denne dokumentasjonen muliggjør rotårsaksanalyse hvis det oppstår problemer med feltytelse, og støtter kontinuerlig forbedring av CNC-maskineringsprosesser.
Konklusjon
Inspeksjon av robotarmytelse i CNC-maskinbearbeidet komponentproduksjon krever en fler-tilnærming som kombinerer presisjonsmetrologi, funksjonell leddtesting, kinematisk kalibrering, dynamisk karakterisering og miljøvalidering. Kvaliteten på CNC-bearbeiding viser seg direkte i hver ytelsesmetrik - dimensjonsnøyaktighet bestemmer posisjoneringspresisjon, overflateintegritet påvirker friksjon og slitasje, geometriske toleranser styrer monteringspassform og bevegelsesjevnhet, og materialintegritet sikrer langsiktig-pålitelighet. Streng inspeksjon på komponent-, undermonterings- og systemnivå sikrer at maskinerte robotarmer leverer nøyaktigheten, repeterbarheten og holdbarheten som kreves av moderne automatiseringsapplikasjoner.
